Panel Patch Terlindung vs Tidak Terlindung: Mana yang Anda Butuhkan?

Pilih panel patch berpelindung jika kabel Anda dipasang di dekat motor, ballast neon, elevator, peralatan las, ruang MRI, atau saluran padat yang digunakan bersama dengan saluran listrik. Pilih panel patch tanpa pelindung untuk kantor standar, ruang ritel, sekolah, dan instalasi perumahan di mana interferensi elektromagnetik minimal. Keputusannya tergantung pada satu pertanyaan: seberapa banyak kebisingan listrik yang ada di dekat jalur kabel Anda. Jika jawabannya banyak, pelindung melindungi integritas sinyal; jika jawabannya sangat sedikit, perangkat keras tanpa pelindung memberikan kinerja data yang sama dengan biaya lebih rendah dan instalasi lebih sederhana.

Apa yang Memisahkan Konstruksi Terlindung Dari Konstruksi Tidak Terlindung

Kedua jenis panel mengakhiri kabel pasangan terpilin yang sama dan mendukung peringkat kategori yang sama, namun bentuk fisiknya berbeda pada port dan bagian belakang panel.

Panel Patch Terlindung (STP/FTP).

Panel berpelindung membungkus setiap port, atau seluruh badan panel, dalam lapisan foil logam atau jalinan yang diikat ke ground rak. Perisai ini mencegat interferensi elektromagnetik sebelum mencapai pasangan tembaga, sehingga mencegah crosstalk dan gangguan eksternal merusak sinyal. Panel berpelindung memerlukan jalur ground yang kontinyu dari panel ke rangka rak dan akhirnya ke tanah bangunan, karena pelindung yang tidak terikat dapat berperilaku seperti antena dan menimbulkan kebisingan, bukan menghalanginya.

Panel Patch Tanpa Pelindung (UTP).

Panel tanpa pelindung hanya mengandalkan kecepatan putaran pasangan internal untuk menghilangkan interferensi. Tidak ada pelindung logam dan tidak ada persyaratan grounding, yang membuat pemasangan lebih cepat dan perangkat kerasnya sendiri lebih ringan dan lebih murah. Dalam lingkungan dengan kebisingan rendah, pembatalan twisted-pair saja sudah cukup untuk menjaga link Cat6 atau Cat6A tetap berada dalam spesifikasi tingkat kesalahannya.

Saat Anda Membutuhkan Panel Patch Terlindung

Perlindungan akan menghasilkan biaya ketika instalasi berada dekat dengan sumber kebisingan yang konsisten. Tabel di bawah mencantumkan skenario umum yang diambil dari lingkungan penerapan nyata.

Lantai industri dan pabrik	Penggerak frekuensi variabel, peralatan las, dan motor besar menghasilkan EMI kuat yang tidak dapat ditolak oleh kabel tanpa pelindung.
Pusat data dengan kepadatan port yang tinggi	Kabel yang dibundel yang berjalan di baki bersama menciptakan saling crosstalk; perisai mengisolasi setiap tautan.
Rumah sakit dan ruang pencitraan	Peralatan MRI dan diagnostik mengeluarkan interferensi yang dapat mengganggu lalu lintas jaringan sensitif di sekitarnya.
Bangunan dengan saluran listrik bersama	Setiap saluran yang sejajar dengan saluran listrik selama lebih dari beberapa meter mendapat manfaat dari pelindung.
Penerapan 10GBASE-T melalui Cat6A	Frekuensi yang lebih tinggi hingga 500 MHz lebih sensitif terhadap crosstalk asing, sehingga panel Cat6A berpelindung umum digunakan pada versi 10 Gbps yang baru.

Ketika Panel Patch Tanpa Pelindung Adalah Pilihan Praktis

Sebagian besar jaringan komersial dan residensial tidak pernah mengalami tingkat interferensi yang dijelaskan di atas. Untuk kantor standar yang menjalankan Cat6 pada 1 Gbps atau bahkan 10 Gbps dalam batas jarak 37 hingga 55 meter, panel patch tanpa pelindung memiliki kinerja yang sama dengan panel patch terlindung dalam hal throughput data. Penghematan ini berasal dari tiga hal: biaya panel yang lebih rendah, tidak adanya perangkat keras grounding atau tali pengikat, dan terminasi yang lebih cepat karena installer tidak perlu mengelola koneksi pelindung di setiap port. Untuk sekolah, toko ritel, kantor kecil, dan jaringan rumah, tanpa pelindung adalah pilihan standar dan hemat biaya.

Perbandingan Berdampingan

Faktor	Panel Patch Terlindung	Panel Patch Tanpa Pelindung
Penolakan EMI	Tinggi, menghalangi kebisingan listrik eksternal	Sedang, hanya mengandalkan putaran berpasangan
Diperlukan Pembumian	Ya, ikatan berkelanjutan dengan bumi	Tidak
Waktu Instalasi	Diperlukan pemeriksaan ground strap dan bonding yang lebih panjang	Lebih pendek, hanya punch-down standar
Biaya Relatif	Lebih tinggi, biasanya 20 hingga 40 persen lebih banyak per port	Biaya dasar yang lebih rendah
Paling Cocok	Lokasi industri, pusat data, 10GBASE-T berjalan di dekat EMI	Kantor, rumah, sekolah, kabel komersial standar

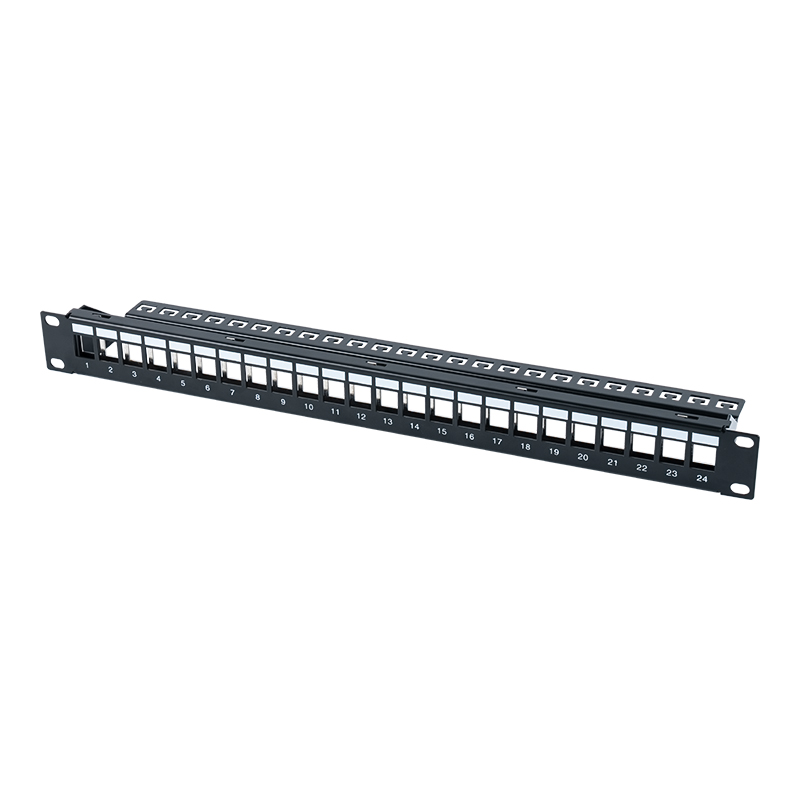

Rangkaian Produk Panel Patch Terlindung

Di bawah ini adalah contoh format panel patch berpelindung yang diproduksi untuk perkabelan Kategori 6 dan Cat6A, yang mencakup jumlah port dari 8 hingga 24 dan lebar rak dari 10 inci hingga 19 inci penuh.

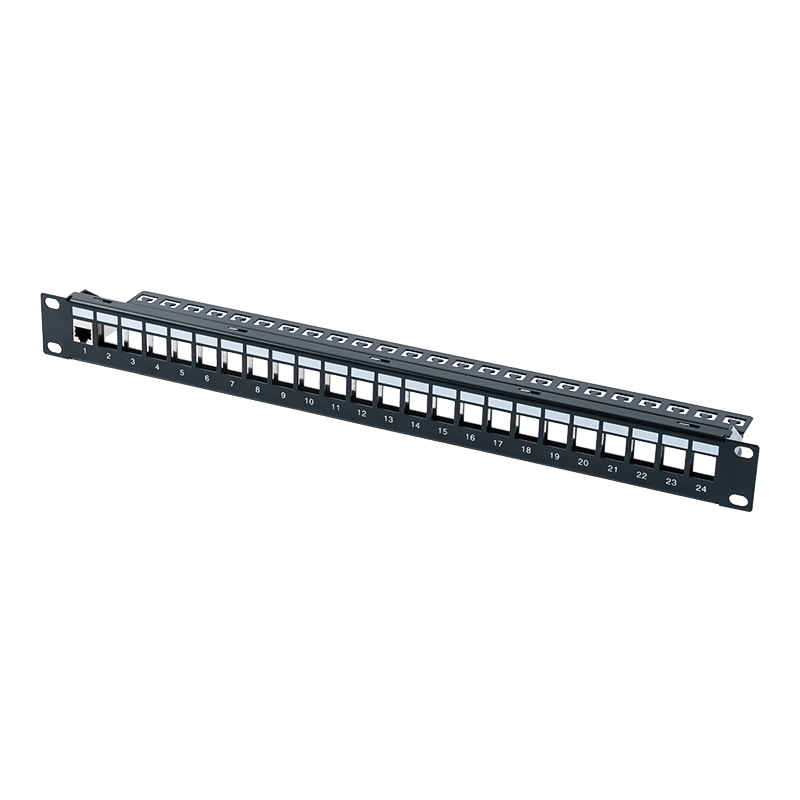

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 Terlindung 24-Port

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e Terlindung 0,5U

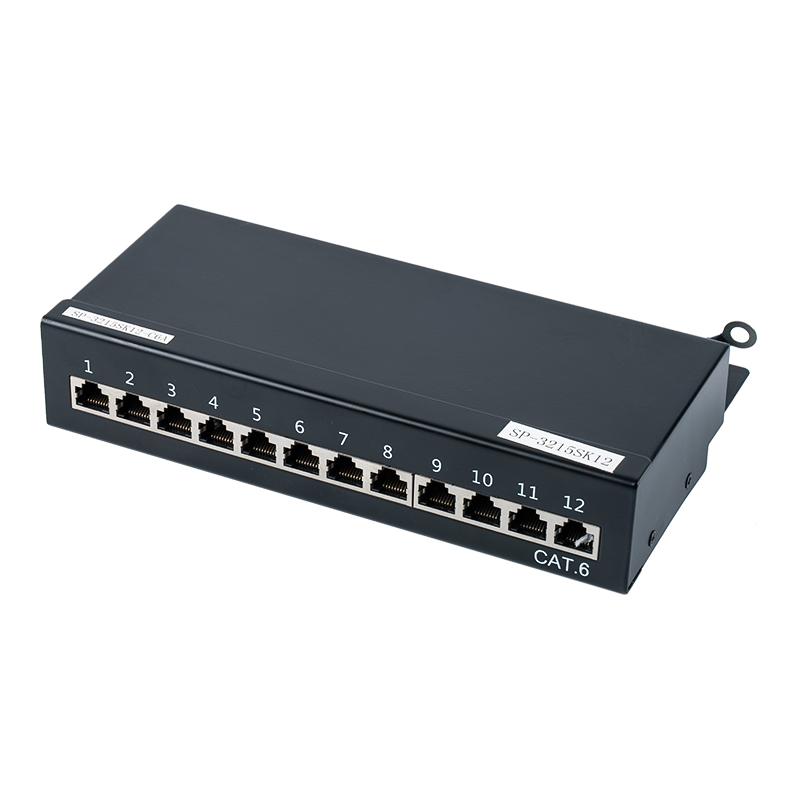

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 Terlindung 12-Port

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 Terlindung 8-Port

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 Terlindung 10 inci

Persyaratan Pengardean untuk Panel Terlindung

Panel berpelindung hanya berfungsi dengan benar jika pelindung tersebut memiliki jalur resistansi rendah ke tanah. Melewatkan langkah ini adalah satu-satunya kesalahan instalasi yang paling umum dan dapat membuat kinerja proses yang terlindung lebih buruk daripada proses yang tidak terlindungi.

Mengikat Rak

Rangka rak itu sendiri memerlukan konduktor ground khusus, biasanya berukuran 6 AWG atau lebih besar, yang dihubungkan ke busbar grounding utama gedung.

Mengikat Setiap Panel

Panel berpelindung menggunakan lugs grounding, sekrup, atau tali pengikat pada sasis panel. Setiap panel di rak harus terikat pada titik ground yang sama untuk menghindari ground loop di antara panel yang berdekatan.

Memeriksa Kontinuitas

Setelah pemasangan, uji kontinuitas antara pelindung panel dan tanah bangunan harus terbaca dengan baik di bawah 1 ohm. Apa pun yang lebih tinggi menunjukkan lug yang longgar atau jumper pengikat yang hilang.

Kesalahan Umum Saat Memilih Tipe Panel

Dua kesalahan muncul berulang kali dalam audit lapangan. Yang pertama adalah memasang perangkat keras berpelindung tanpa menghubungkannya ke ground, sehingga menambah biaya tanpa menambah perlindungan dan dapat menimbulkan dengungan atau kebisingan. Yang kedua adalah menggunakan panel tanpa pelindung yang berbagi baki dengan saluran listrik tiga fase, yang menyebabkan hilangnya paket terputus-putus yang sulit didiagnosis setelah kejadian tersebut. Mencocokkan panel dengan lingkungan kelistrikan sebenarnya, daripada menggunakan satu jenis di seluruh bangunan, akan menghindari kedua masalah tersebut.

Pertanyaan yang Sering Diajukan

Apakah panel patch berpelindung meningkatkan kecepatan?

Tidak. Perisai tidak menaikkan kecepatan data maksimum dari peringkat kategori; ini mengurangi tingkat kesalahan di lingkungan yang bising, yang menjaga tautan tetap berjalan pada kecepatan tetapannya alih-alih turun ke kecepatan negosiasi yang lebih rendah.

Bisakah panel berpelindung dan tidak berpelindung dicampur dalam rak yang sama?

Ya, tetapi port berpelindung tetap harus menggunakan kabel patch berpelindung dan jack keystone ujung ke ujung. Mencampur panel berpelindung dengan kabel yang tidak berpelindung akan membatalkan manfaat pelindung untuk sambungan tersebut.

Apakah kabel berpelindung diperlukan untuk Cat6A pada 10 Gbps?

Tidak sepenuhnya diperlukan, namun Cat6A berpelindung adalah praktik umum dalam instalasi padat karena mengurangi crosstalk asing antara kabel bundel yang berdekatan, yang menjadi lebih penting pada 500 MHz.

Berapa biaya panel patch berpelindung?

Panel berpelindung biasanya bekerja 20 hingga 40 persen lebih tinggi per port dibandingkan panel setara tanpa pelindung, sebagian besar disebabkan oleh bahan pelindung logam dan perangkat keras ground yang disertakan dengan panel.
